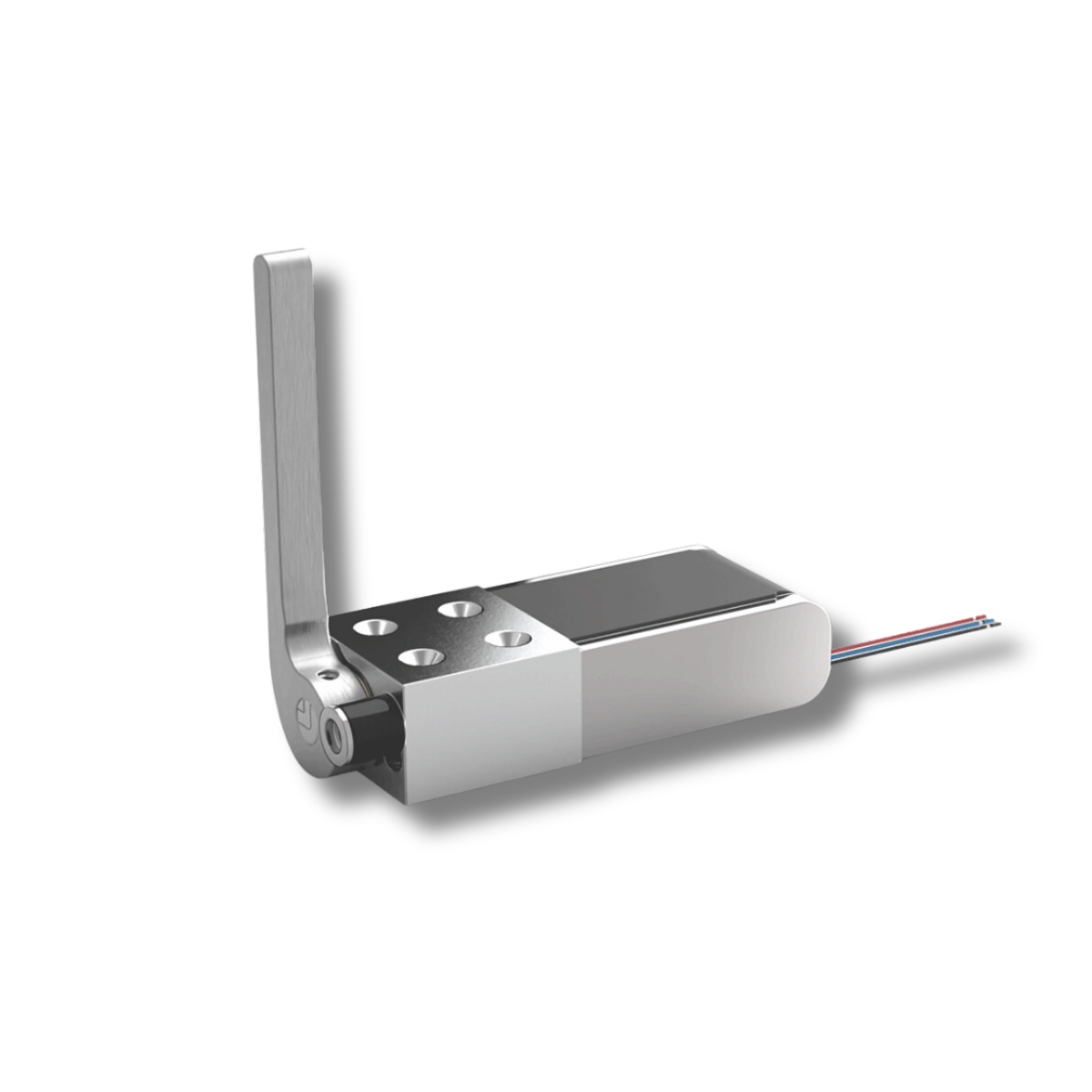

Kendrion BSM043 bistabiele draaimagneet met vinger voor shuttlesystemen

  • Maximale radiale belasting vinger: 400N
  • Rotatiehoek vinger: 90° (+/- 3°)
  • Nominale spanning: 24VDC
  • Aantal schakelingen per seconde: maximaal 3

Eigenschappen

Shuttlesystemen worden gebruikt in de intralogistiek om het interne transport van goederen en materialen te automatiseren. Ze vergroten de opslagcapaciteit, verhogen de efficiëntie en productiviteit en verminderen storingen.

Kendrion heeft meer dan 100 jaar ervaring in het ontwikkelen en produceren van elektromagnetische componenten. De recent gelanceerde BSM043 roterende magneet met vinger garandeert een optimale en veilige materiaalbehandeling tijdens de opslag en het orderpickingproces door middel van shuttles.

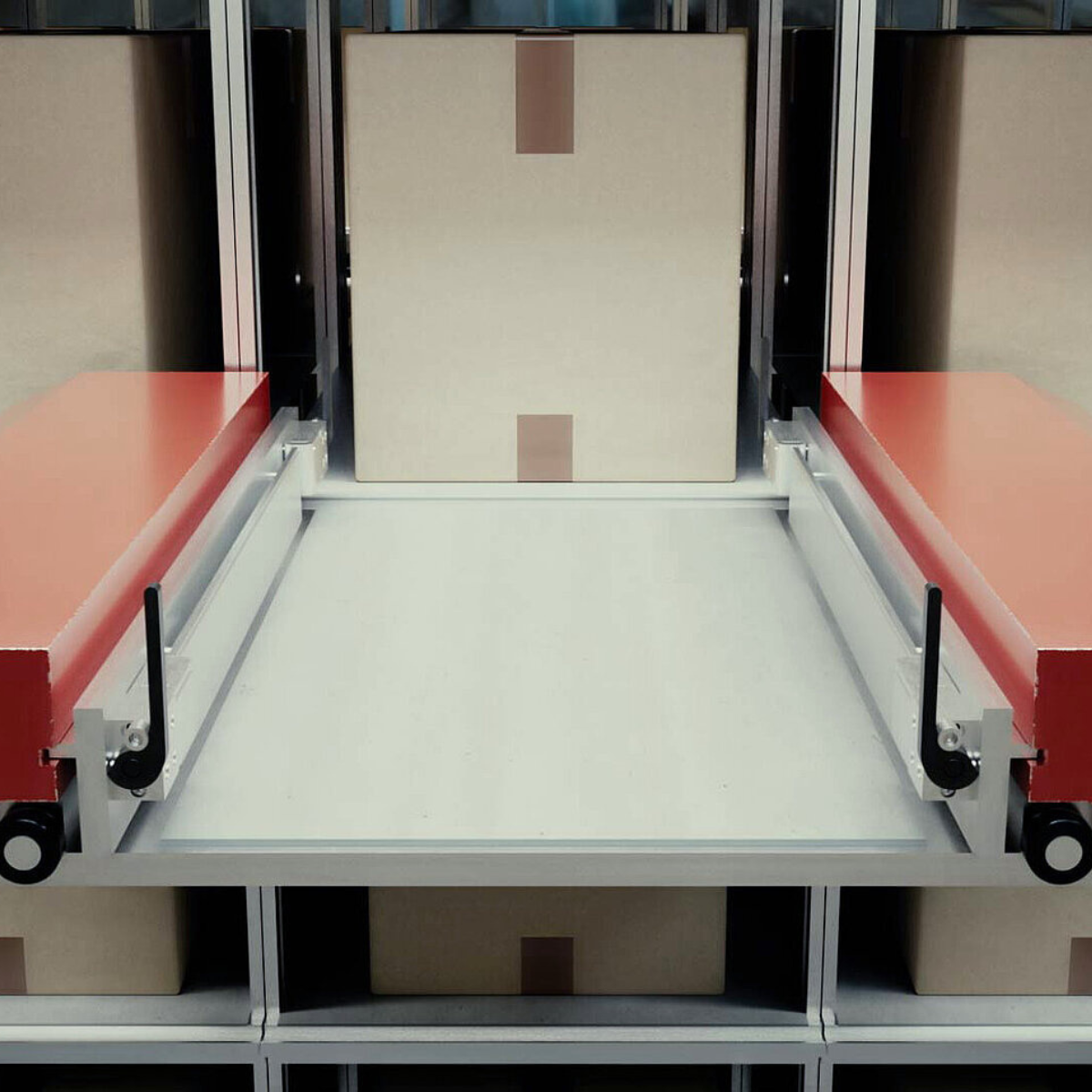

De BSM043 bistabiele draaimagneet is ideaal voor toepassing in geautomatiseerde opslagsystemen. Dankzij zijn draaihoek van 90°, gecombineerd met een aluminium (of ander materiaal) vinger, is het eenvoudig om goederen veilig op te slaan, te verzamelen en te transporteren.

De draaimagneet houdt zijn eindposities stroomloos vast, waardoor hij ideaal is voor uitvoeringen met batterijvoeding of condensatorontlading. Hij weerstaat hoge radiale krachten (tot 400N), heeft een duty cycle tot 100% en zeer snelle schakeltijden (van 8 tot 30 ms). Daarnaast is positiedetectie optioneel beschikbaar.

De BSM043-magneet is verkrijgbaar in twee uitvoeringen:

  • Vinger linksdraaiend (tegen de klok in)    – BSM043.000001
  • Vinger rechtsdraaiend (met de klok mee) – BSM043.000002
Functie-omschrijving Waarde
Werking Bistabiel
Rotatiehoek vinger 90° (+/- 3°)
Nominale spanning 24 VDC
Vermogen 10W
Inschakeltijd 100%
Schakeltijd aan-uit 1 tot 3 x per seconde
Maximale radiale belasting vinger 400N
Beschermingsklasse behuizing IP50
Afmetingen l x b x h 117 x 43 x 26 mm
Lengte aansluitkabel 100 mm
Materiaal vinger Standaard aluminium, ander materiaal mogelijk
Uitvoeringen Vinger linksdraaiend  (BSM043.000001)
Vinger rechtsdraaiend (BSM043.000002)

Toepassingsgebieden:

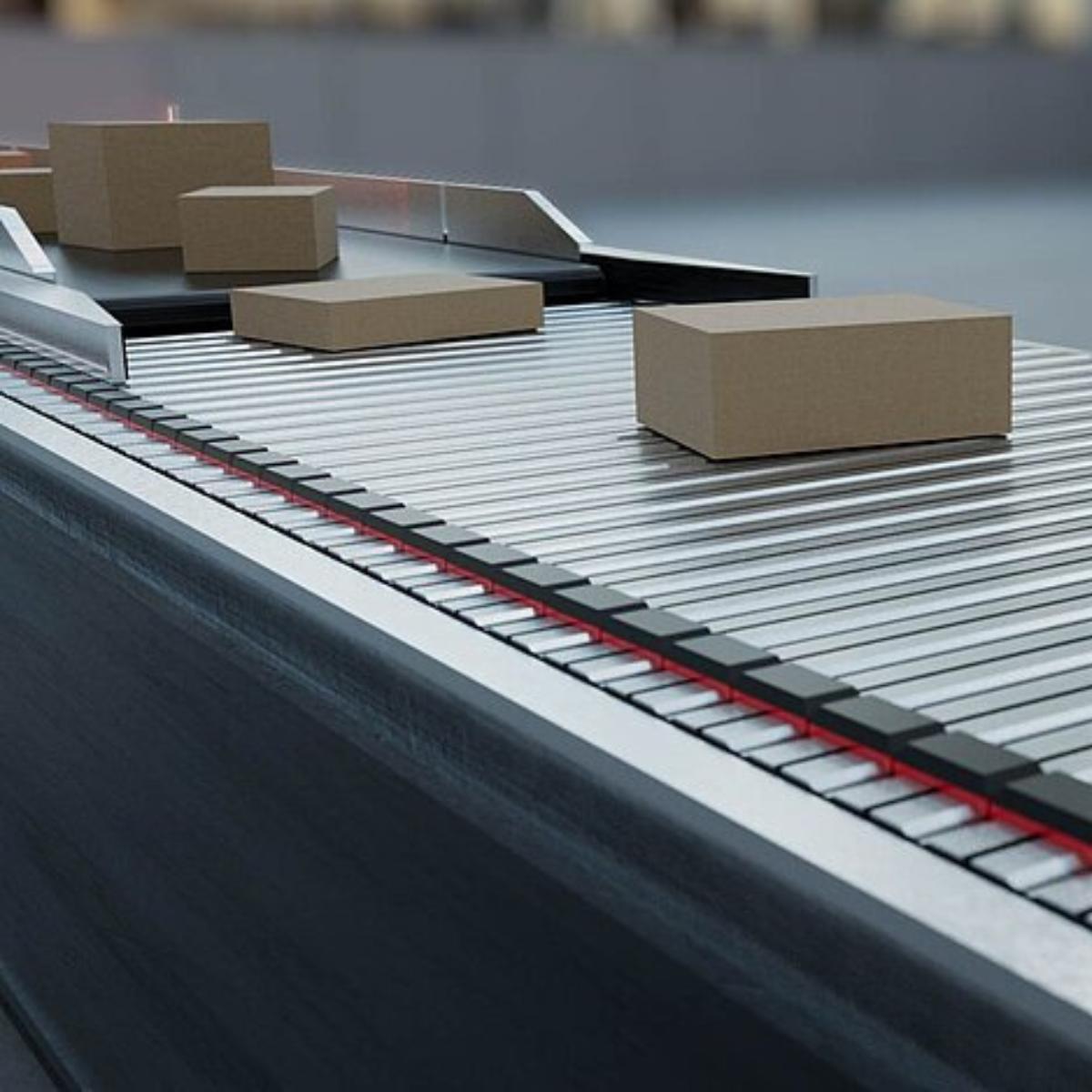

Transportbanen (overhead en floor conveyors)
AGV (Automated Guided Vehicles)

Dit product is niet op genomen in een configurator.
Vraag ons naar de datasheet via: info@axis-stuifmeel.nl


2D/3D-tekeningen van dit product kunt u aanvragen via info@axis-stuifmeel.nl  of bel ons op +31(0)182-647070

Brochure(s)

Ontbreekt de brochure?

Neem dan contact met ons op via +31(0)182-647070 of mail info@axis-stuifmeel.nl

Handleiding(en)

Ontbreekt de handleiding(en)?

Neem dan contact met ons op via +31(0)182-647070 of mail info@axis-stuifmeel.nl

Onze ontwikkelingen

Laatste nieuws

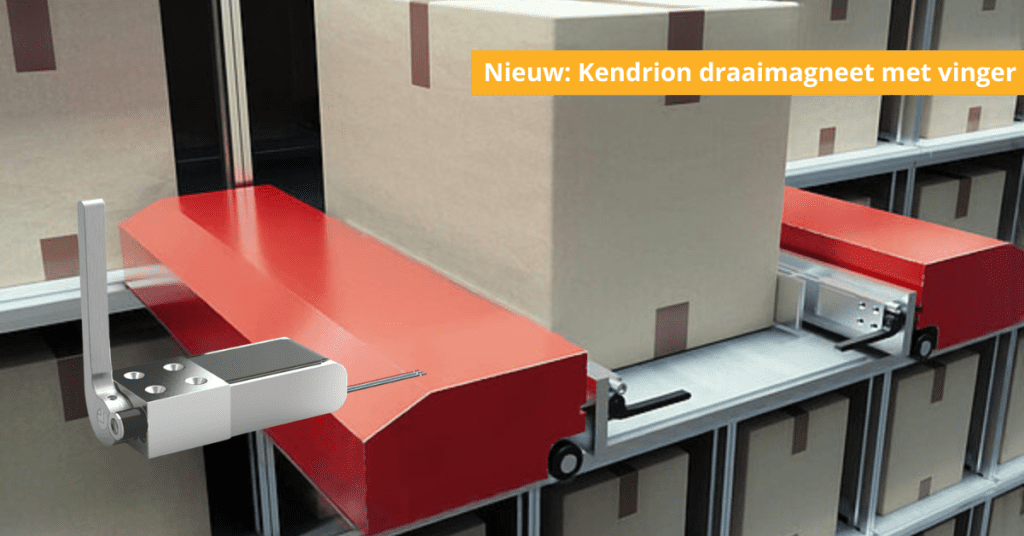

Kendrion draaimagneet met vinger
