Haakse motorreductoren

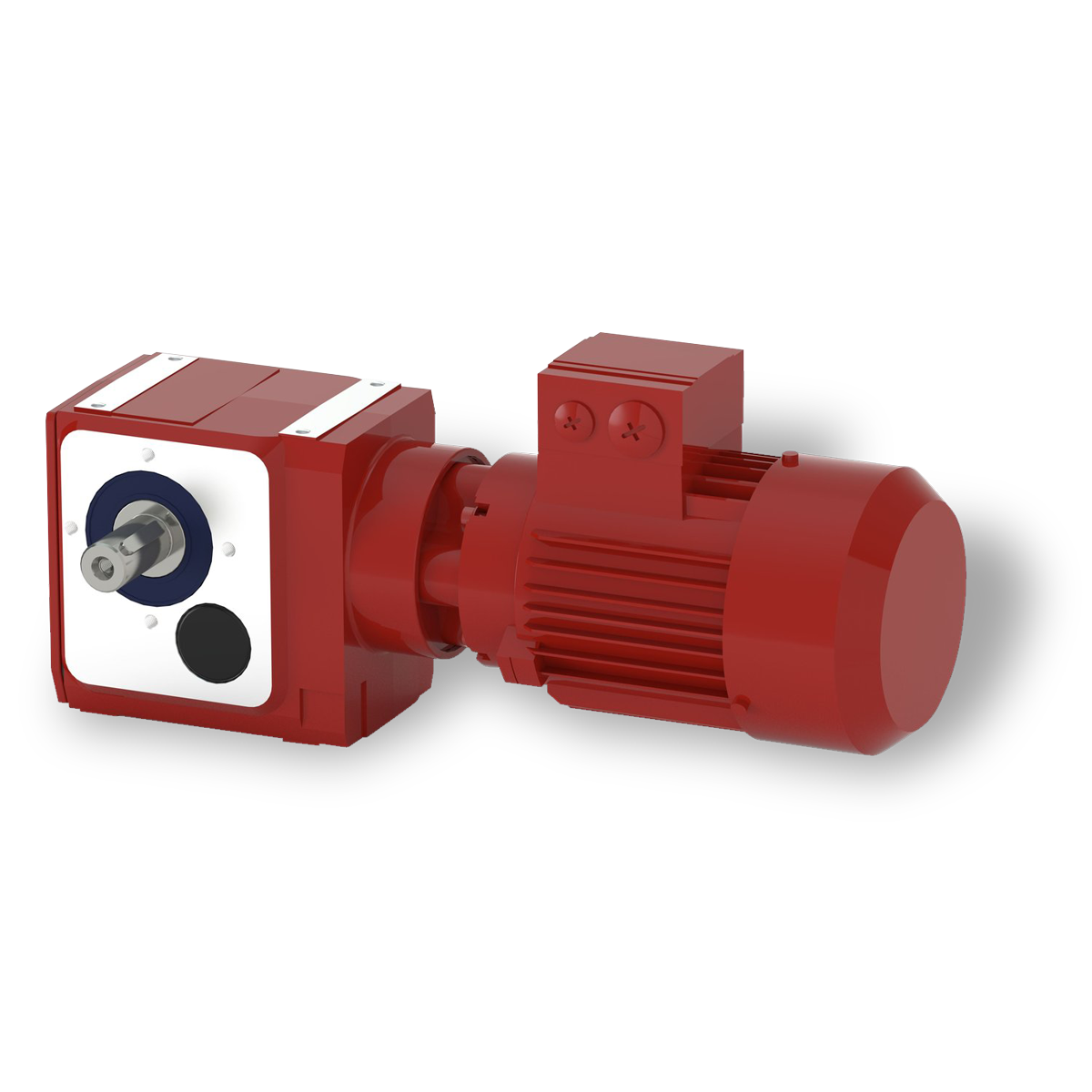

Haakse worm tandwielmotor reductor M

ZAE Hoofdcatalogus15 MB

Haakse worm tandwielmotor reductor M

Koppel 50-5.000 Nm
Overbrenging 10-1000:1
Vermogen tot 18,5 kW

Stel je vraag!

Heb je een vraag over een product of wil je persoonlijk advies? Je kunt altijd contact opnemen met één van onze medewerkers.

Deze reductor combineert de voordelen van wormwiel met tandwielkast, dus hoge reductie in combinatie met hoog rendement

Door de 3 -traps overbrenging ontstaat een breed toerenbereik. Het wormwiel in combinatie met de tandwiel trap geeft een hoog rendement ook bij lage toerentallen.
Een voordeel is ook de compacte en stijve bouwvorm. Naast de basisvorm zijn ook voet, flens en koppelarm uitvoeringen mogelijk, de uitgaande assen zijn als holle of volle as leverbaar. De reductor ook beschikbaar met een motoraanbouwflens en motor. Hiernaast zijn er verschillende opties en ook klant specifieke oplossingen mogelijk.

Kenmerken

Toerental: tot 6000 omw/min
Koppel: van 50 tot 5.000 Nm
Vermogen van 0,09 – 18,5 kW
Leverbaar met motor aanbouwflens en motor
Ratio’s 10:1 tot 1000:1
Kastgrootte 012-112-113-212-213-512-513
Uitvoering :basis(B)-flens(F)-voet(G), koppelarm(A)
Compacte en stijve bouwvorm
Hoge belastbaarheid
Trillingen en schokabsorberend
Stille, dempende loop
Hoge vermogensdichtheid
Uitgangszijde met holle as, enkelzijdige of dubbelzijdige as
2 of 3 tandwieltrappen in dezelfde behuizing
Hoge efficiëntie tot 95%
Verschillende opties mogelijk
Klemset mogelijk op de holle as

Bij het ontbreken van een configurator, kunt u altijd vragen naar een datasheet via: info@axis-stuifmeel.nl

2D/3D-tekeningen van dit product kunt u aanvragen via info@axis-stuifmeel.nl of bel ons op +31(0)182-647070

Brochure(s)

ZAE Hoofdcatalogus15 MB

Handleiding(en)

Ontbreken de brochure(s) of handleiding(en)?

Neem dan contact met ons op via +31(0)182-647070 of mail info@axis-stuifmeel.nl
